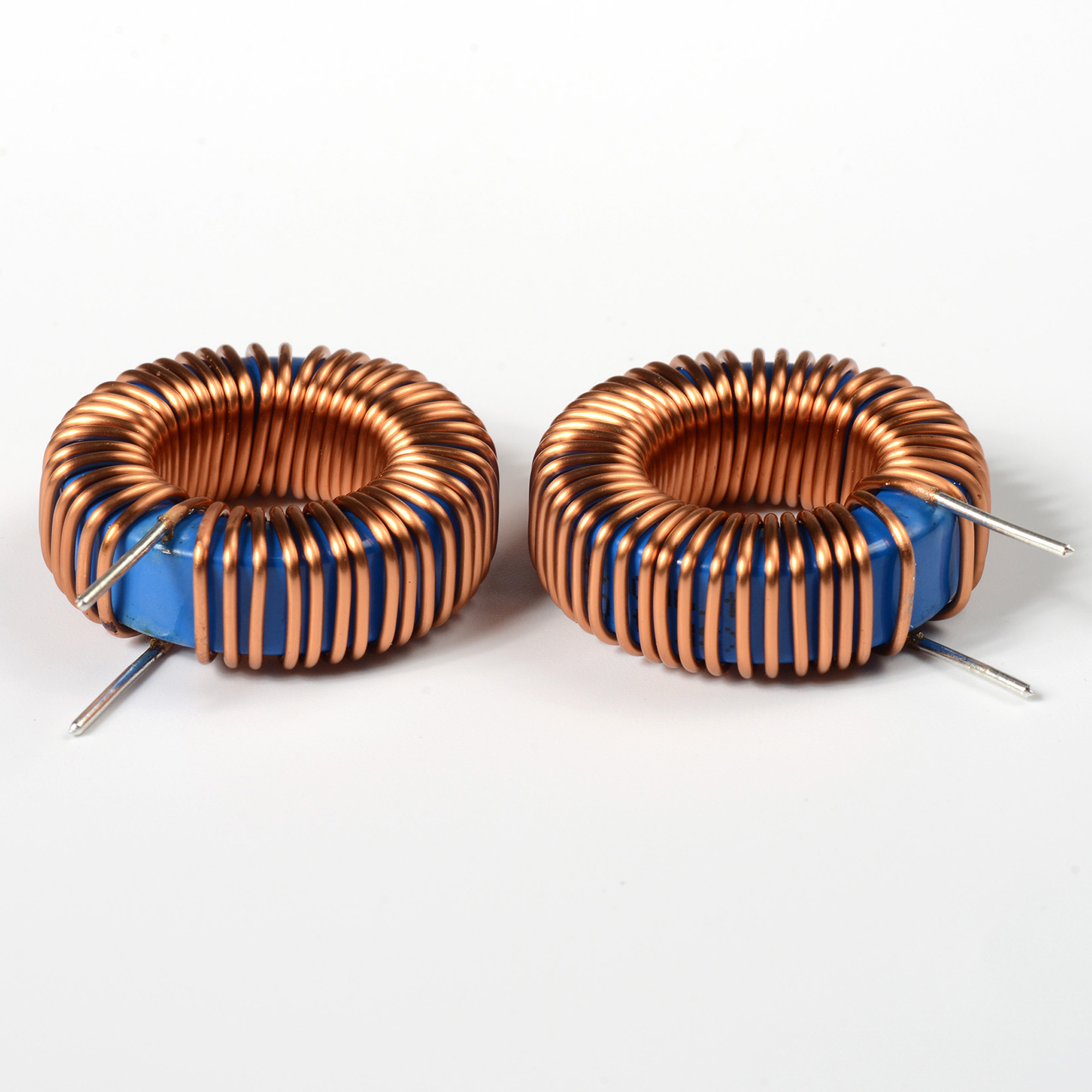

感应线圏的结构和功能

感应线圈或“火花线圈”（在Heinrich Rühmkorff之后，古称为电感器或Ruhmkorff线圈）是一种电力变压器，用于从低压直流（DC）电源产生高压脉冲。为了在次级线圈中产生感应电压所需的磁通变化，初级线圈中的直流电被称为断路器的振动机械触点反复中断。1836年，尼古拉斯·卡伦（NicholasCallan）发明了感应线圈，随后查尔斯·格拉夫顿·佩奇（CharlesGraftonPage）等人进行了进一步的研究，感应线圈是第一种变压器。从19世纪80年代到20世纪20年代，它被广泛应用于x光机、火花隙无线电发射机、电弧照明和庸医医疗电疗设备。今天，它唯一常用的用途是作为内燃机的点火线圈和物理教育中演示感应。

结构和功能

感应线圈由两个绕在公共铁芯（M）上的绝缘线线圈组成。一个线圈称为初级绕组（P），由相对较少（数十或数百）匝的粗钢丝制成。另一个线圈，即二次绕组，通常由多达100万圈的细钢丝（多达40个线规）组成。

 电流通过初级线圈，产生磁场。由于共芯，大多数初级磁场与次级绕组耦合。【引文需要】初级线圈起着感应器的作用，在相关磁场中储存能量。当一次电流突然中断时，磁场迅速崩溃。这导致通过电磁感应在二次端子上产生高压脉冲。由于次级线圈中有大量匝数，次级电压脉冲通常为数千伏。该电压通常足以引起电火花，从而跨越分隔次级输出端子的气隙（G）。因此，感应线圈被称为火花线圈。

 感应线圈的传统特征是其能产生的火花长度；一个“4英寸”（10厘米）的感应线圈可以产生4英寸的火花。在阴极射线示波器开发之前，这是对这种不对称波形峰值电压最可靠的测量。火花长度和电压之间的关系在很大范围内呈线性：

 4英寸（10厘米）=110kV；8英寸（20厘米）=150kV；12英寸（30厘米）=190kV；16英寸（41厘米）=230kV

 现代参考提供的曲线与这些值非常吻合。
